Soraya®
bomba de calor para recuperação de calor de redes de extração
Ficha de Produto Versão PDF
Informações Complementares
.svg)
Vantagens
Solução ideal para habitação coletiva edifícios residenciais novos ou em remodelação.
Ganho de CEP até 10 kW/m²/an.
Diminuição de até 75% dos consumos relacionados com a produção de AQS (Águas Quentes Sanitárias).
Solução bi-bloco C4 com ventilador de extração VMC e bomba de calor no ar
de exaustão.
COP até 4,65.
Instalação exterior ou em zona técnica.
Compatível com VMC autorregulável, higrorregulável A e B.
Gama
4 modelos:
- Soraya® 7,5 kW M-8PCH: caudal até 5000 m³/h a 170 Pa, potência térmica de 7,5 kW.
- Soraya® 7,5 kW M-11PCH: caudal até 5800 m³/h a 170 Pa, potência térmica de 7,5 kW.
- Soraya® 15 kW M-8PCH: caudal até 5300 m³/h a 170 Pa, potência térmica de 15 kW.
- Soraya® 15 kW M-11PCH: caudal até 6500 m³/h a 170 Pa, potência térmica de 15 kW.
Modelos disponíveis com alimentação trifásica - configuração possível:
- Módulo PAC Soraya® a jusante da caixa de VMC France Air.
Designação
Aplicação / Utilização
- Habitação coletiva, nova ou em renovação, edifícios do setor terciário e hotelaria.
- Para VMC autorregulável, higrorregulável A e B.
- Produção de águas quentes de 35 até 55º C.
- Instalação no interior ou exterior.
Construção / Composição
Módulo PAC:
- Caixa em chapa de aço galvanizado, revestimento por pintura epóxi.
- Isolamento acústico de 19 mm.
- Proteção da caixa elétrica desmontável para acesso fácil à regulação
e à cablagem. - Caixa elétrica disponível em todos os modelos, à esquerda ou à direita do sentido do fluxo de ar (consulte-nos para mais informações).
- Painéis laterais desmontáveis para acesso à secção de refrigeração e facilitar
a manutenção. - Filtro G4 (ar de extração).
- Alimentação monofásica 230 V - 50 Hz para todos os modelos.
- Modelos disponíveis com alimentação trifásica 400 V/ 3 ph / 50 Hz + neutro + terra.
- Pressóstato para falta de água integrado.
- Regulador de caudal de água integrado.
Módulo Caixa VMC:
Caixa em chapa de aço galvanizado.
Placa de picagem junto à aspiração e exaustão.
Versão isolada com dupla camada: isolamento em lã de rocha de 25 mm.
Motorização:
- Motor ECM com comando integrado ou à distância.
- Transmissão direta.
- Alimentação monofásica 230 V - 50 Hz para todos os modelos.
- Modelos disponíveis com alimentação trifásica 400 V/ 3 ph / 50 Hz + neutro + terra.
- Interruptor de proximidade montado de série.
Ventilador:
- Turbina à reação Plug Fan.
- Montado em calha para desmontagem fácil.
Opções
Acondicionamento
- Vendido à unidade.
PRINCÍPIO DE FUNCIONAMENTO
- O Soraya® é um sistema de recuperação de energia provenientes da caixa de VMC.
- Produção de água quente de 35 a 55º C.
- A solução Soraya® permite consideráveis economias no consumo energético.
CLASSIFICAÇÃO AO FOGO
- Aprovado 400° C - ½ h por PV de resistência ao fogo N.° 13-A-033.
CARACTERÍSTICAS TÉCNICAS
CARACTERÍSTICAS ELÉTRICAS SORAYA®
CARACTERÍSTICAS ELÉTRICAS CAIXA VMC
CONFIGURAÇÃO DE INSTALAÇÃO
Módulo PAC 7,5 kW e 15 kW
Ligações aerólicas e hidráulicas - lado aspiração
Atravancamentos e pesos
- Versões disponíveis com caixa à direita e à esquerda.
- Ligações aerólicas: entre o módulo PAC 7,5 kW e as caixas VMC 8 ou 11, selecionar o acessório de redução cónica Ø 710/560 mm.
CAIXA VMC MODELOS 8 E 11
LIGAÇÕES AERÓLICAS E HIDRÁULICAS
ATRAVANCAMENTOS E PESOS

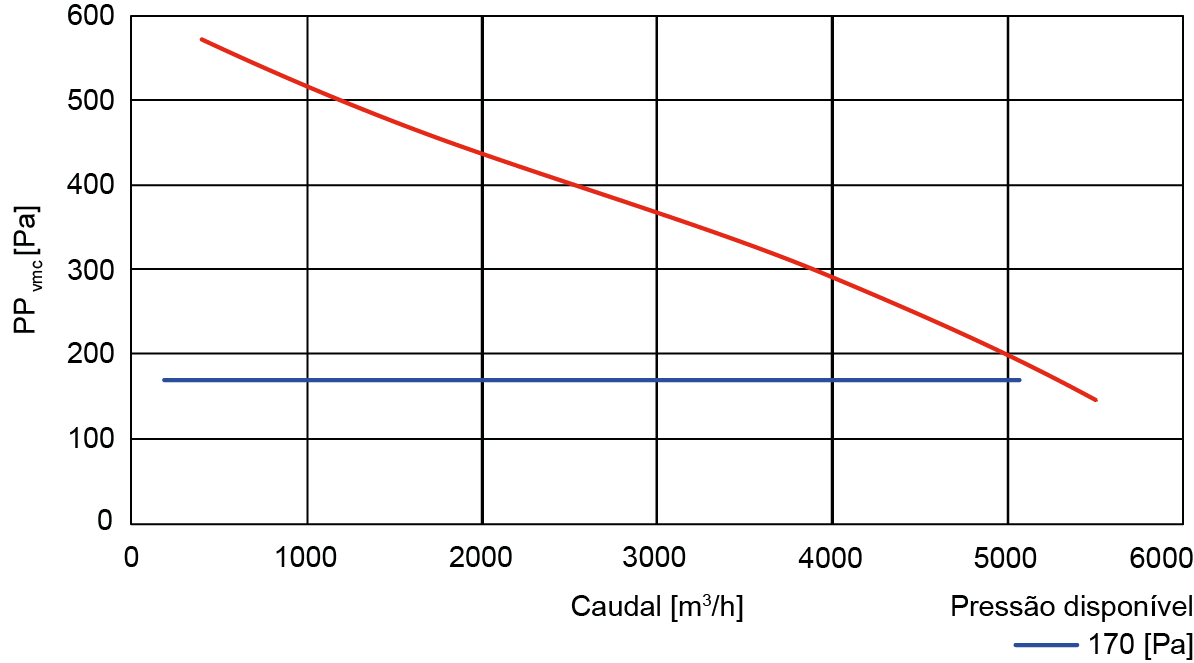

CURVAS DE SELEÇÃO SORAYA® 7,5 kW
Com caixa VMC modelo 8
Perdas de cargas (filtro incluído)
Consumos
Com caixa VMC modelo 11
Perdas de cargas (filtro incluído)
Consumos

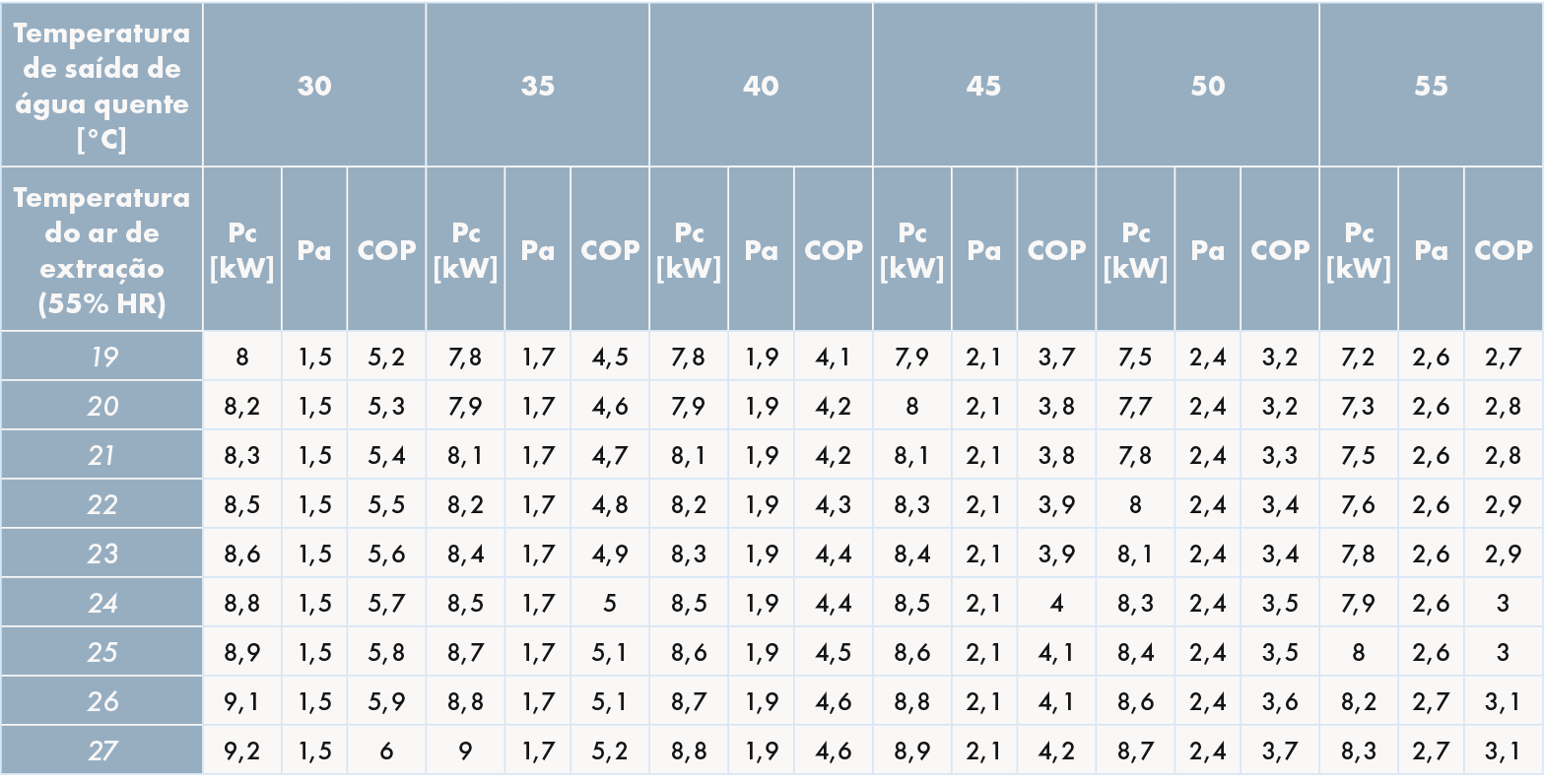

DESEMPENHOS SORAYA® 7,5 kW
Ensaios realizados ao modelo Soraya® 7,5 kW, com insuflação em linha
e caudal de 1750 m³/h
CURVAS DE SELEÇÃO SORAYA® 15 kW
Com caixa VMC modelo 8
Perdas de cargas (filtro incluído)
Consumos
Com caixa VMC modelo 11
Perdas de cargas (filtro incluído)
Consumos
DESEMPENHOS SORAYA® 15 kW
Ensaios realizados ao modelo Soraya® 15 kW, com insuflação em linha e caudal
de 3450 m³/h
