Néo Play® 95
com isolamento de 50 mm, versão horizontal ou vertical, com ou sem bateria, com ou sem regulação
Informações Complementares
.svg)
Vantagens
Unidade monobloco pré-cablada, com isolamento duplo de 50 mm (utilização no exterior: dobradiças, cilindros, sifão com proteção contra gelo).
Regulação integrada possível: Oxéo® Touch2.
Permutador de alta eficiência, motor e baixo consumo.
Qualidade do ar e conforto térmico otimizado: filtro G4 + F7 no lado ar novo, G4 no retorno e bateria adicional disponível (de aquecimento elétrica ou a água, change over, expansão direta).
Instalação no exterior simplificada.
Gama
4 modelos na versão horizontal:.
6 modelos na versão vertical:
Versões:
- Com ou sem bateria de pré-aquecimento.
- Com ou sem bateria adicional: de aquecimento elétrica ou a água, change over, expansão direta.
- Bypass total ou proporcional.
- Regulação com comando à distância Oxéo® Touch2.
- Comunicação ModBus RTU, ModBus TCP/IP, BacNet, KNX e LON.
- Comando à distância para utilizador final como opção.
- Possibilidade de modelo sem regulação integrada.
Designação
Aplicação / Utilização
- Recuperação de energia de alta eficiência destinado a edifícios do setor terciário: permutador contra fluxo e motor de baixo consumo.
- Solução com regulação integrada, adaptável à modulação do caudal
(CO₂, presença). - Concebido para instalações no exterior: isolamento de 50 mm,
Rth ≥ 1,2 m².K/W e sifão para condensados com proteção anti gelo.
Construção / Composição
Envolvente:
- Construção autoportante em aço galvanizado, RAL 9006.
- Painéis de revestimento duplo isolados com 50 mm de lã de rocha, resistência térmica ≥ 1,2 m².K/W e densidade de 90 kg/m³.
- Unidade montada sobre chassis.
- Interruptor integrado.
Ventilador:
- Ventilador de roda livre centrífugo.
Motor:
- Motor de baixo consumo, do tipo ECM.
Permutador:
- Permutador de contra fluxos.
- Até 95% de eficiência consoante as condições de utilização.
Filtros:
- Filtro F7 na insuflação, de perda de carga reduzida.
- Pré-filtro G4 na insuflação.
- Filtro G4 no retorno.
- Controlo da colmatação através de transdutor de pressão.
Bateria de aquecimento:
- Elétrica: equipada com proteção térmica.
- A água: equipada com proteção anti gelo por sonda.
Bateria change over:
- Equipada com proteção anti gelo por sonda.
Bateria de expansão direta:
- Fluido frigorígeno R410A.
- Bateria elétrica de pré-aquecimento (como opção):
- Evita o bypass do permutador no inverno.
- Funcionamento a partir de -8º C assim que detetado risco de congelamento.
Comunicação GTB/GTC:
- ModBus RTU - RS 485.
Regulação Oxéo® Touch2:
- Ecrã tátil a cores.
- Comando à distância com fio.
- Programação horária integrada.
- Comunicação GTB/GTC: ModBus RTU-RS 485 ou TCP/IP, BacNet (por protocolo), KNX (por protocolo), LON (por protocolo).
- Mais informações na Descrição/Regulação).
Ligação dos condensados:
- Sifão com proteção anti gelo.
Opções
Acondicionamento
- Vendido à unidade.
CONFORMIDADE ERP
- UVNR: unidade de ventilação não residencial.
- Tipo duplo fluxo.
- Motor tipo ECM.
- Unidade em conformidade às exigências do Regulamento 1253/2014.
ATRAVANCAMENTOS E PESOS
Néo Play® 95 vertical: modelos 800 e 1500
Néo Play® 95 vertical: modelos 2500, 3500, 4500 e 5500
Néo Play® 95 horizontal
LIMITES DE UTILIZAÇÃO
- Esta solução pode ser instalada tanto no interior como no exterior.
- Temperatura entre -20º C e 60º C.
- Bateria de pré-aquecimento aconselhada a partir de -8º C.
CARACTERÍSTICAS ELÉTRICAS E ALIMENTAÇÃO GERAL (SEM BATERIA DE PRÉ-AQUECIMENTO)
Modelos sem bateria / com bateria de aquecimento a água / com bateria change over / com bateria de expansão direta
Modelos com bateria de aquecimento elétrica
CARACTERÍSTICAS ELÉTRICAS E ALIMENTAÇÃO GERAL
(COM BATERIA DE PRÉ-AQUECIMENTO)
Modelos sem bateria / com bateria de aquecimento a água / com bateria change over / com bateria de expansão direta
Modelos com bateria de aquecimento elétrica
CARACTERÍSTICAS DO MOTOR ELÉTRICO
CARACTERÍSTICAS DA BATERIA DE AQUECIMENTO ELÉTRICA
CARACTERÍSTICAS DA BATERIA DE AQUECIMENTO A ÁGUA

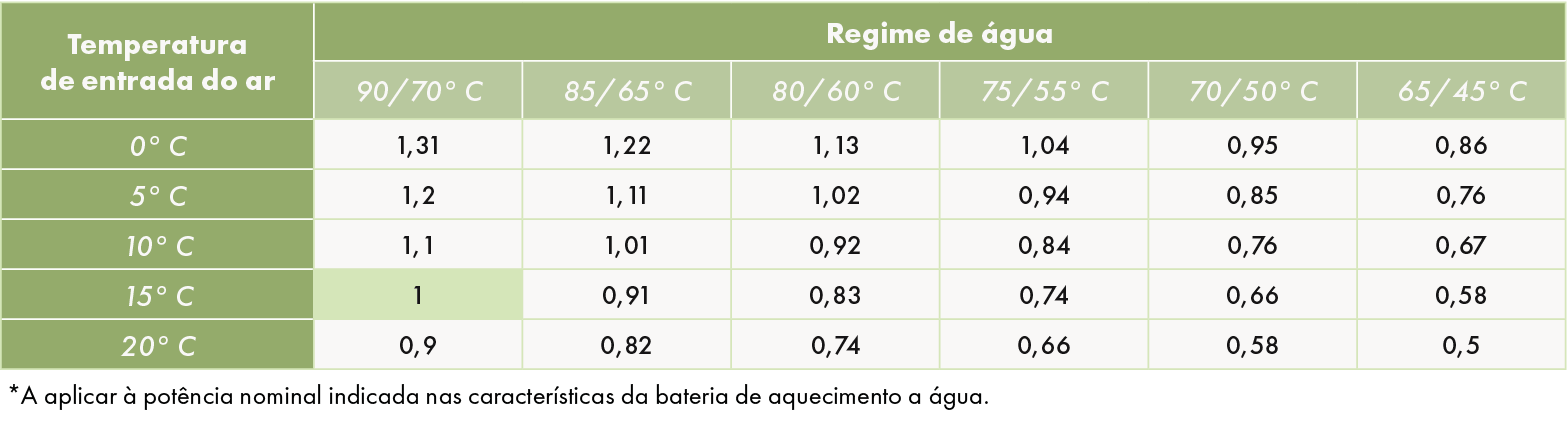

Coeficiente de correção das potências da bateria de aquecimento a água*
CARACTERÍSTICAS DA BATERIA CHANGE OVER
Em modo aquecimento
Coeficiente de correção das potências em modo aquecimento
CARACTERÍSTICAS DA BATERIA CHANGE OVER
Em modo arrefecimento
Coeficiente de correção das potências da bateria change over*
CARACTERÍSTICAS DA BATERIA DE EXPANSÃO DIRETA
CARACTERÍSTICAS DA BATERIA DE PRÉ-AQUECIMENTO
REGULAÇÃO
Oxéo® Touch2
- O controlo do equipamento tanto pode ser realizado a partir do comando à distância como no sistema de supervisão do edifício.
- Comando à distância tátil a cores:
- O comando remoto permite definir os parâmetros de funcionamento e visualizar os alarmes.
- O cabo de ligação será, no máximo, de 50 m.
- Comprimento fornecido de base: 10 m.
- Ligação com fios. - Comando à distância para o utilizador final (opcional):
- 3 parâmetros configuráveis: temperatura +/-, caudal +/-, On/Off (por defeito).
Solução Plug&Play com:
- Sondas de temperatura,
- 1 sonda de proteção do permutador,
- 2 transdutores de pressão para os filtros, exceto Oxéo® Touch2 Easy.
- 3 transdutores de pressão para os modos caudal constante/pressão constante, exceto Oxéo® Touch2 Easy.
Descrição da regulação:
CURVAS DE SELEÇÃO
- Os valores apresentados nas curvas de seleção destes modelos consideram um filtro F7 na insuflação e G4 no retorno.
- O coeficiente SFP define a potência específica do ventilador em kW por m³/s.
- Para determinar o consumo elétrico P [kW], aplicar a seguinte fórmula:
P [kW] = coeficiente SFP x caudal [m³/h]/3600; multiplicar por 2 para obter o consumo do recuperador.
Modelo 800 vertical
Modelo 1500 vertical
Modelo 2500 vertical
Modelo 3500 vertical
Modelo 4500 vertical
Modelo 5500 vertical
Modelo 800 horizontal
Modelo 1500 horizontal
Modelo 2500 horizontal
Modelo 3500 horizontal
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
EFICIÊNCIA TÉRMICA
- Em conformidade à norma EN 308:
- Ar exterior: T = - 7° C; HR = 90%
- Ar interior: T = 20° C; HR = 50%
Néo Play® 95 vertical (eficiência total)
Néo Play® 95 horizontal (eficiência total)
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
Adaptação retangular/circular
Comando à distância Oxéo® Touch2
Comando especialmente concebido para o utilizador final.
Permite o ajuste de caudal, a temperatura, o arranque e paragem do equipamento.
Ecrã tátil a cores.
Bateria de pré-aquecimento
Integrada no equipamento (como opção, montada de origem).
Controlada pelo sistema de regulação.
Permite reaquecer o ar novo para evitar o by-pass do permutador em caso de temperaturas negativas extremas.
Kit válvula de 3 vias para Néo Play® 95
Equipado com válvulas de isolamento.
Módulo de comunicação
France Air Connect: consulte-nos para mais informações.
Sonda de CO₂
Entre 0-1100 ppm e 0-2000 ppm.
<span class=”text-nota”>Consulte AQUI a ficha de produto para mais informações.</span>
Sonda de presença
