Kana® ECM
caixa de ventilação de baixo consumo baixo perfil
Informações Complementares
.svg)
Vantagens
Baixo perfil: ideal para instalação em teto falso.
Motor de baixo consumo com tecnologia ECM.
Caudal ajustável por potenciómetro integrado de série.
Regulação para caudal constante ou pressão constante através do comando à distância, com soluções gama Evolys® (como opção).
Gama
- 6 modelos.
- Ligações circulares: do diâmetro 100 até 315 mm.
- Caudal máximo de 1600 m³/h.
Designação
Aplicação / Utilização
- Para insuflação ou extração de ar limpo.
- Ideal para instalação em espaços reduzidos (exemplo: tetos falsos).
- Ligação em condutas circulares: do diâmetro 100 até 315 mm.
- Instalação interior.
- Instalação possível em diferentes posições.
- Temperatura de funcionamento: de acordo com a tabela de características técnicas.
Construção / Composição
Envolvente:
- Caixa em chapa de aço galvanizado.
- Porta de visita do moto-ventilador basculante.
- Ligação circular: aspiração/retorno equipados com juntas de estanquidade.
Ventilador:
- Centrífugo à reação, de acoplamento direto.
Motorização:
- Motor EC (comutação eletrónica) com rotor externo de alto rendimento.
- Monofásico 230 V - 50 / 60 Hz, IP 44, classe F.
- Variação eletrónica da velocidade: por potenciómetro integrado, por sinal externo 0-10 V, por comando à distância gama Evolys®.
- Caixa de ligações IP 55, localizada no exterior da caixa de ventilação com potenciómetro integrado para regulação do caudal de 0 a 100%.
- Interruptor de corte local não é instalado de série.
Opções
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS E PESOS
CARACTERÍSTICAS TÉCNICAS
CONFORMIDADE ERP
- A caixa de ventilação Kana® ECM é uma UVNR (unidade de ventilação não residencial) do tipo simples fluxo, equipado com motor ECM variável em velocidade. A Kana® ECM encontra-se em conformidade com as exigências do Regulamento UE n° 1253/2014.

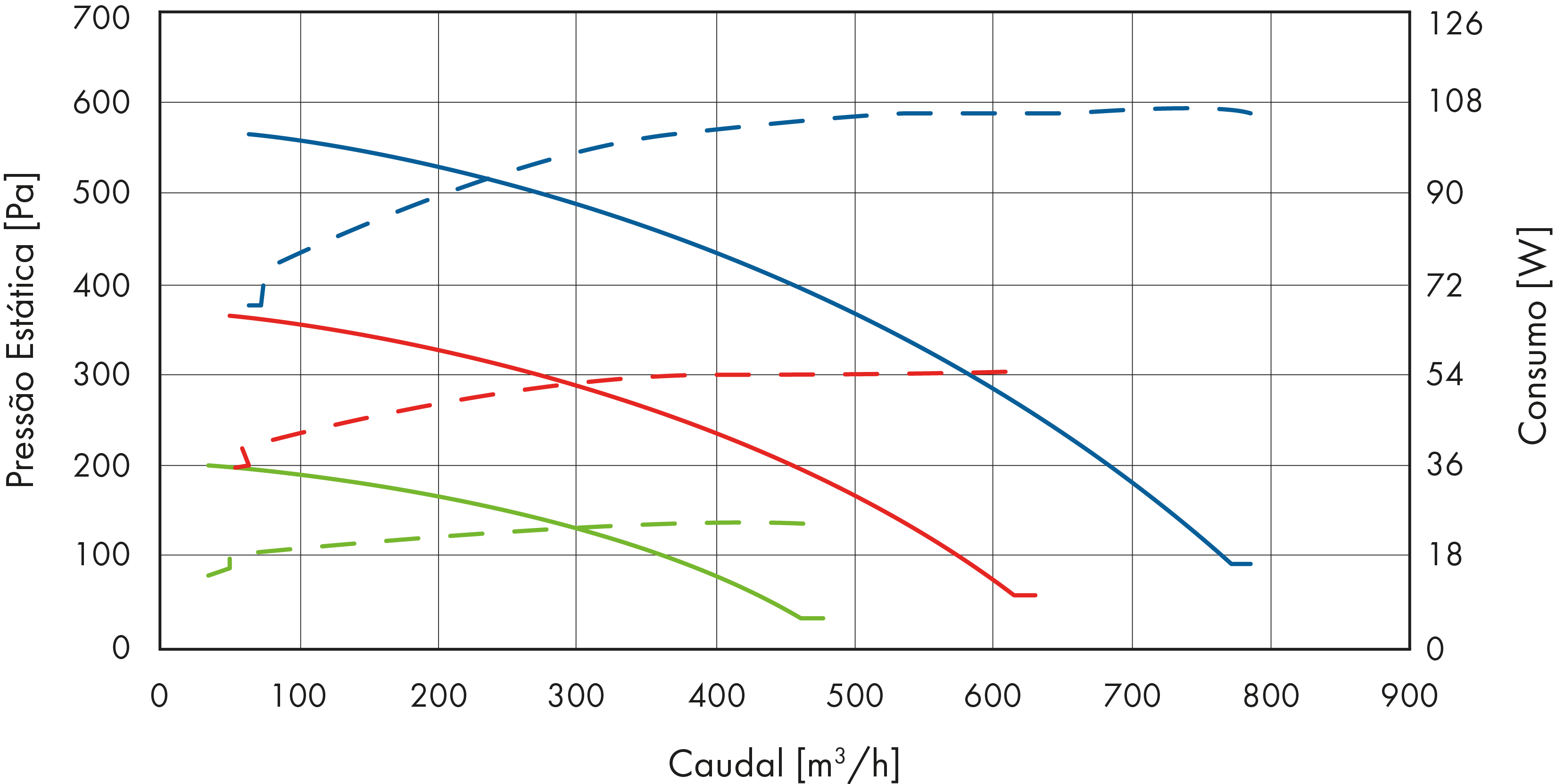

CURVAS DE SELEÇÃO
Modelo 100
Modelo 125
Modelo 160
Modelo 200
Modelo 250
Modelo 315
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
Caixa C
Caixa porta-filtro para conduta circular, em aço galvanizado.
Painel superior amovível para substituição do filtro (com aros de espessura 24 ou 48 mm).
Filtro ISO gravimétrico 65% (G4) - não incluído.
<spanclass=”text-nota”>Consulte AQUI a ficha de produto para mais informações.</span>
Junta flexível de ligação circular
Disponível nos diâmetros 160, 200, 315, 400 e 450 mm.
Acondicionamento: entregue em kit, com 2 abraçadeiras (9 mm de largura).
Comutador On-Off
Acessório elétrico para comando e regulação.
Intensidade de 20 A, até 3 velocidades, em caixa estanque IP 55.
Sem proteção contra as sobreintensidades.
<span class=”text-nota”>Consulte AQUI a ficha de produto para mais informações.</span>
Caixa disjuntora On-Off
Acessório elétrico para comando e proteção.
Disponível nas versões monofásica 230 V ou trifásica 400 V.
De 1 velocidade, com sinalização de posição, em caixa estanque IP 55.
Regulação da intensidade por magnetotérmico.
Paragem de funcionamento por bobine.
<span class=”text-nota”>Consulte AQUI a ficha de produto para mais informações.</span>
Evolys® One - PWM
Comando do caudal de 0 - 100 % em ventiladores com motor EC.
Disponível nas versões 0-10 V ou PWM de longa distância.
Montagem encastrada ou em aplique, em caixa IP 54.
Aplicável, também, com variador de tensão ou de frequência equipados com entrada 0-10 V.
<span class=”text-nota”>Consulte AQUI a ficha de produto para mais informações.</span>
Evolys® Touch
Comando à distância tátil, visualização da velocidade através de LED.
Comando do caudal de 100 % em ventiladores com motor EC.
Montagem em aplique, em caixa IP 54.
<spanclass=”text-nota”>Consulte AQUI a ficha de produto para mais informações.</span>
Evolys® Sens
Comando para regulação de caudal de forma autónoma em ventiladores com motor EC.
Funcionamento através de sinal de entrada 0-10 V a partir de uma sonda de temperatura, CO2 ou de higrometria (será necessário adicionar uma sonda exterior).
Disponível na versão com sonda de temperatura integrada tipo PT1000.
Em caixa IP 54.
<spanclass=”text-nota”>Consulte AQUI a ficha de produto para mais informações.</span>
Evolys® PCO
Controlador para regulação de pressão constante em ventiladores com motor EC.
Painel de comando frontal com mostrador LCD 2 x 8 caracteres retroiluminados e 4 botões de regulação.
Kit de toma de pressão incluído.
Em caixa IP 54.
<spanclass=”text-nota”>Consulte AQUI a ficha de produto para mais informações.</span>
Evolys® V3
Controlador para regulação de caudal ou pressão constantes em ventiladores com motor EC.
Modo de controlo autónomo ou à distância através de protocolo ModBus RTU (RS485).
Painel de comando frontal com mostrador LCD 2 x 8 caracteres retro iluminados e 4 botões de regulação.
Kit de toma de pressão incluído.
Em caixa IP 54.
<spanclass=”text-nota”>Consulte AQUI a ficha de produto para mais informações.</span>
Gama de sondas
Disponíveis nas seguintes versões: de CO₂ (para conduta ou parede), de presença, de humidade ou de QAI.
<spanclass=”text-nota”>Caixas de ventilação com motorização AC: as sondas só deverão ser instaladas quando forem aplicados os acessórios elétricos Varionys® M RT Control® 2 e Soft Drive® V2.</span>
SELEÇÃO DOS ACESSÓRIOS ELÉTRICOS
<spanclass=”text-nota”>Seleção de toda a gama de acessórios no documento de tarifas.</span>
